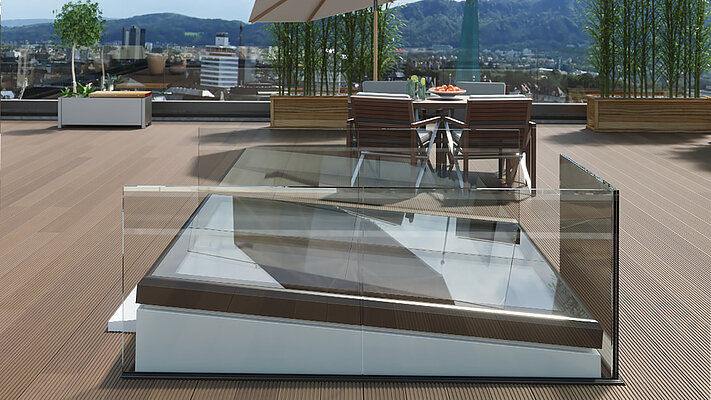

LAMILUX Flat Roof Access Hatch Comfort Square
Unik form som ger särskilda arkitektoniska friheter
Fördelar i korthet
Design & LAMILUX Flat Roof Access Hatch Comfort Square
Design & Komfort

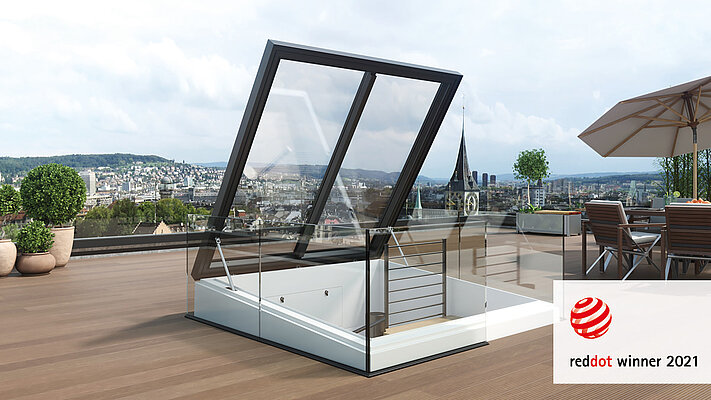

- Red Dot Design Award 2021 i kategorin Product Design
- Maximalt ljusinsläpp med 4 m² glasyta

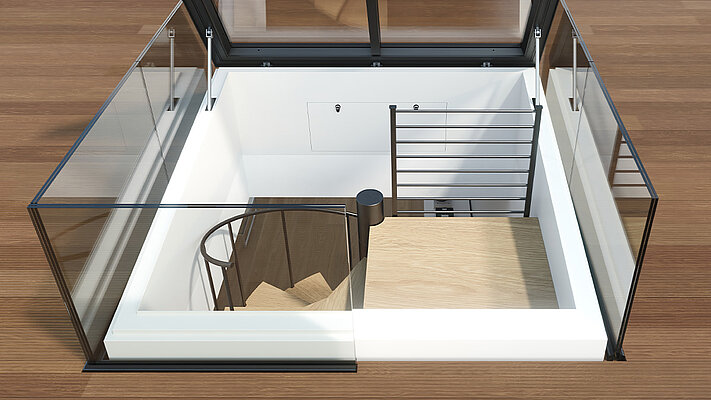

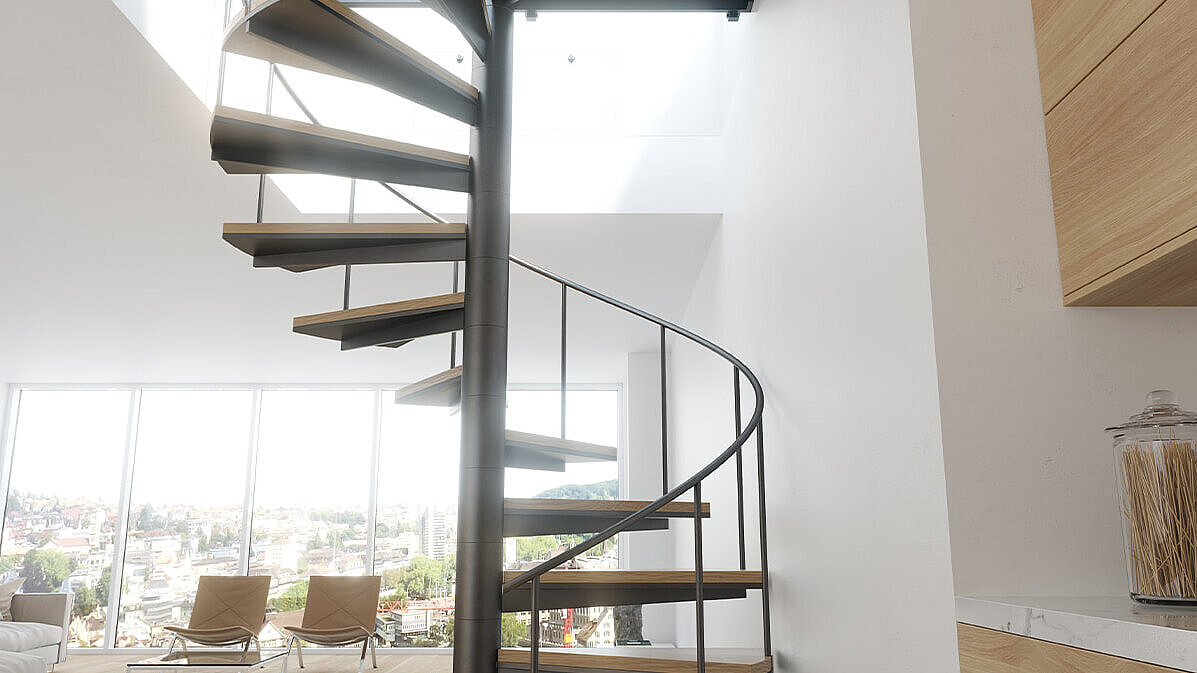

- Arkitektoniska friheter för arkitekter, takåtkomst nu även via spiraltrappor och trappor med avsats (som finns på plats)
- Perfekt passform för din takterrass, åtkomst möjlig via alla tre öppna sidor
- Flat Roof Access Hatch kan öppnas i 70° på ca 45 sekunder
- Fällmekanismen ger mer plats på takterrassen
- Självrengörande tack vare lutande tillsatselement och jämn övergång mellan ramen och glaset
- Steglös öppning tack vare hydraulcylindern
- Många färger enligt RAL-karta (infattningsprofiler och smyg)
- Vingsystem, motoröppnare och tillsatselement är helt förmonterade på fabriken
Säkerhet
- Nödstoppsfunktion vid stängning tack vare fotocell
- Stängning och öppning sker med en nyckelbrytare
- Öppning eller stängning under strömavbrott med manuell manövrering med handvev
- Uppfyller kraven i DIN 18234 utan extra åtgärder (förhindrar brandspridning på det plana taket)
- Brottsäker enligt DIN 18008-6
- Standard: Yttre glasruta ESG, inre glasruta VSG
- Beständig mot luftspridd brand utifrån och strålvärme med klassning Broof(t1) enligt DIN EN 13501-5
Energieffektivitet
- Hela konstruktionen fri från köldbryggor
- Fullständigt värmeisolerat tillsatselement
- Kan utrustas med funktionsglas av högsta kvalitet
- Minimerad risk för kondens
Utrustningsvarianter
LAMILUX Flat Roof Access Hatch Comfort Square
Glasvarianter
| Beskrivning | Ug-värde | Ljusgenomsläpplighet | Total energigenomsläpplighet | Ljudisolering |
| Värmeskyddsglas W110 | 0,6 W/(m²K) | 72 % | 51 % | 39 dB |
Öppningsmotor
Steglös öppning sker över hela vingen med en hydraulcylinder som drivs av ett eldrivet hydraulaggregat (230 V). Flat Roof Access Hatch Comfort Square har en gränsställare som öppningsövervakning, samt en fotocell för övervakning av elementets utgångsområde. För att öppna elementet styrs hydraulaggregatet via en nyckelbrytare med dödmansgrepp.
Tillsatselement
Tillsatselementet (OKD-mått 200x200 cm) bildar sockeln för konstruktionen. Den ger ansluter termiskt optimerat till konstruktionen. Tillsatselementet består av en stålkonstruktion och är isolerad med mineralull. Insidan täcks av en aluminiumplåt som kan ha valfri RAL-Classic-färg och utsidan består av vit glasfiber. Tillsatselementet uppfyller kraven i DIN 18234 – förhindrar brandspridning på taket utan extra åtgärder.
Tillsatselementets höjd är 51 cm på takkanten och på motsatt långsida 68 cm. Ytans lutning är 5°, vilket ger perfekt självrengöring av elementet.
Energieffektivitet
Vår LAMILUX Flat Roof Access Hatch Comfort Square har optimala isotermförlopp och därmed minimerad kondensrisk. Även runt fogarna har Flat Roof Access Hatch stor värmeisolering.
