Fönster för platt tak LAMILUX F100

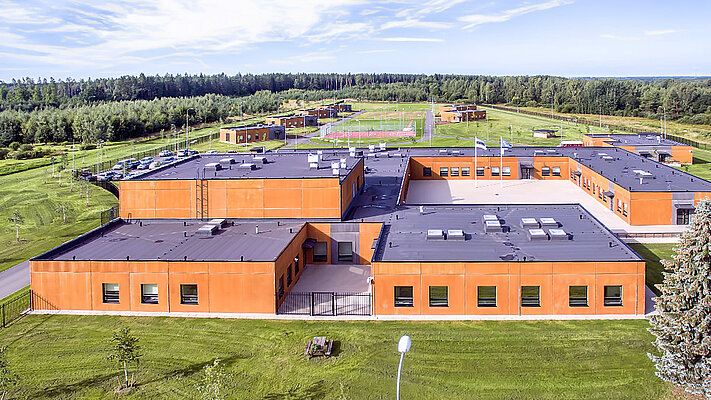

Fönstret för platt tak för förvaltningsbyggnader eller bostadshus, skola eller industri


En överblick över fördelarna

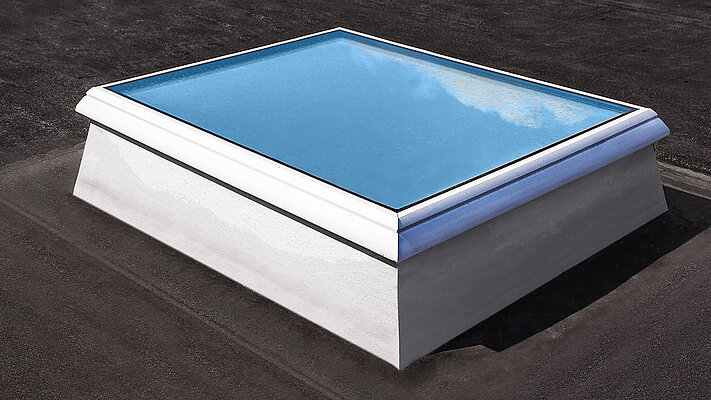

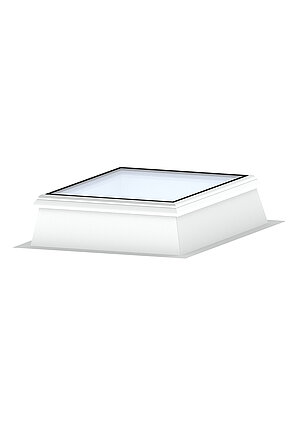

Fönster för platt tak F100


Energieffektivitet

  • tillgängligt med dubbel- eller trippelisoleringsglas med ESG på utsidan och VSG på insidan (VSG valfritt med klar eller matt-ljus folie) med Ug-värden från 1,1 till 0,7 W/m²K
  • komplett köldbryggefri konstruktion med ett Uw-värde på 1,3–1,0 W/m²K beroende på glas (enligt SS-EN ISO 10077-1 för ett referenselement 120 x 120 cm)
  • värmeisolerad, foglös GFK-monteringsram i 15, 30, 40, 50 cm höjd med U-värde på 0,5–0,9 W/m²K (beroende på formning)
  • enastående lufttäthet tack vare nya ballongdubbeltätningar: klass 4 – provad enligt EN 12207
  • termiskt idealisk montering på byggnader (t.ex. värmeisolerad fotfläns)
  • enkel livscykelanalys: För CI-system glaselement F100 finns det en omfattande  miljöproduktdeklaration enligt ISO 14025 och SS-EN 15804 (EPD – modul A1 – D)

Komfort och design

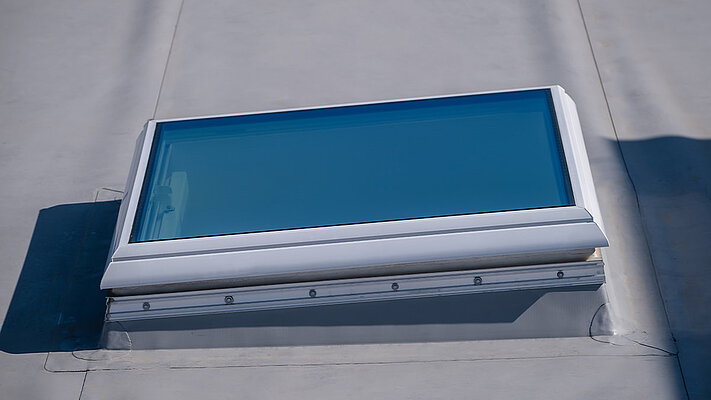

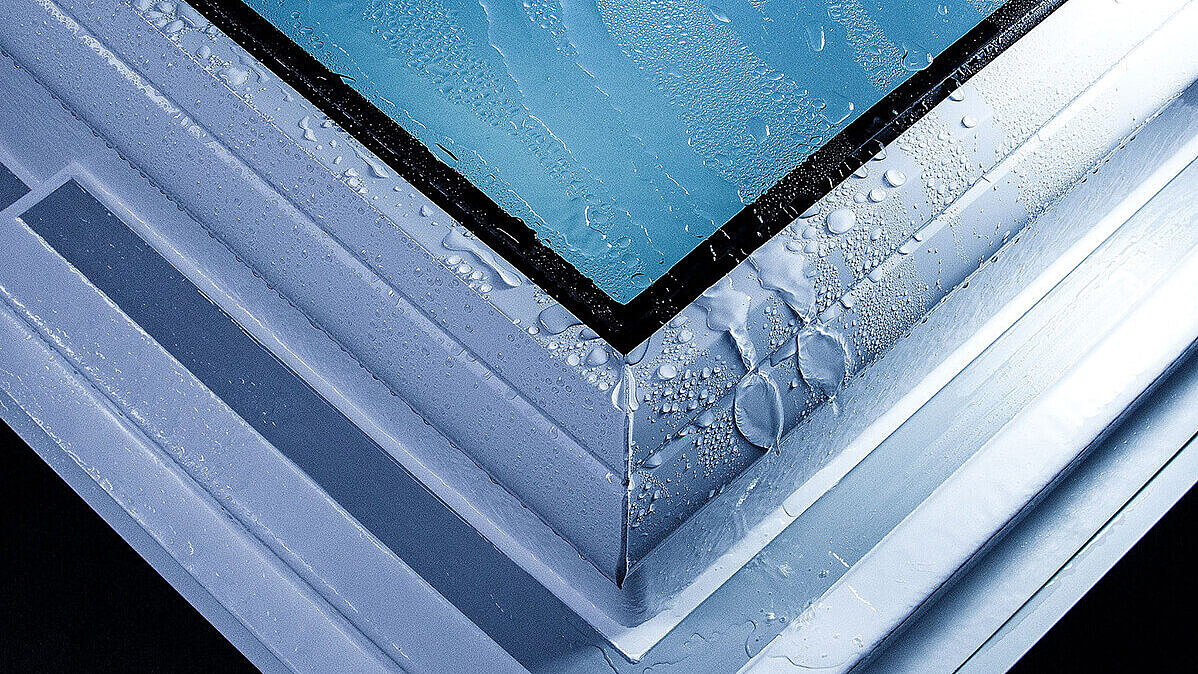

  • farväl smutskanter: Genom den nydesignade ramprofilen erbjuder den blanka övergången mellan glas och ramprofil ett ohindrat avlopp för regnvatten.

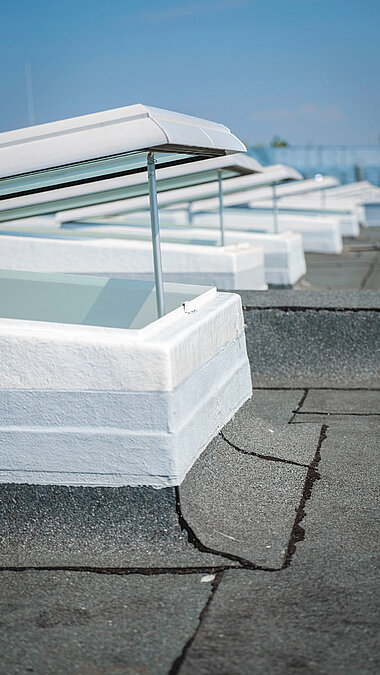

  • enkel öppning för ventilationsfunktion med ny kedjeteknologi i skyddsklass IP 54
  • kedjedrift – optiskt täckt och med ny teknologi i skyddsklass IP 54

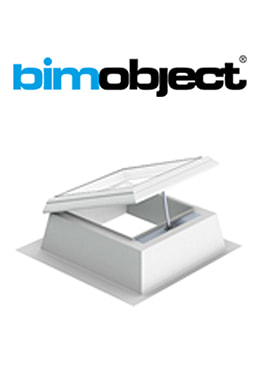

  • vårt CI-system glaselement F100 är BIM-Ready – nedladdning från bimobject.com
  • permanent klar sikt och generöst dagsljusinfall tack vare repfritt glas
  • som tillval ännu mer komfort genom anslutningar på folietaket förberedda från fabrik
  • optimerat bullerskydd och minimerat regnljud tack vare specialglas (Rwp = 38 db)
  • vit, sidenmatt optik på insidan – inga ytterligare torrbyggnadsarbeten krävs
  • som tillval koppling till komfortstyrningar med trådlösa fjärrkontroller
  • solskydd på ut- och insidan (tillval)

Stabilitet

  • certifierad vattentäthet även vid mycket höga vindstyrkor (regntäthet enligt SS-EN 12208 klass E 1500)
  • mycket hög lasthantering tack vare optimerad profil
  • beprövad fallsäkerhet
  • hög stabilitet mot vind- och snöbelastning
  • UV-beständig randförening

Säkerhet

  • det första allmänt byggnadsinspektionsgodkända fönstret för platt tak i „Structural Glazing“-konstruktion – certifierat av det tyska institutet för byggnadsteknik i Berlin (DIBt)
  • kondensvattensäkert mellan rutorna tack vare termiskt frånkopplad randförening (i motsats till plastkupoler)
  • förebyggande brandskydd: uppfyller DIN 18234 för att förhindra brandspridning på taket utan ytterligare åtgärder (t.ex. grusbeläggningar)
  • användning som RVV-anläggningar i trapphus
  • leverans av CI-systemet glaselement F100 komplett monterat på monteringsram
  • Fallsäker och kan beträdas för reparationsåtgärder enligt SS-EN 18008-6
  • Motstånd mot brandpåverkan utifrån genom gnistor och strålande värme med klassificering B, roof (t1) enligt SS-EN 13501-5

Nedladdningar

Fönster för platt tak F100

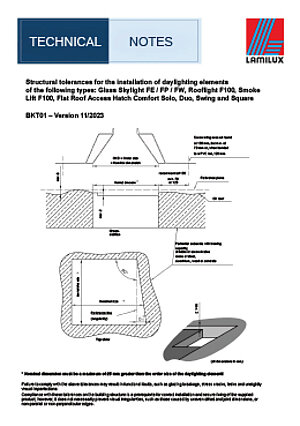

Building tolerances Flat Roof Windows & Rooflight Domes

Building tolerances

en-us-gb

Download collection

Download

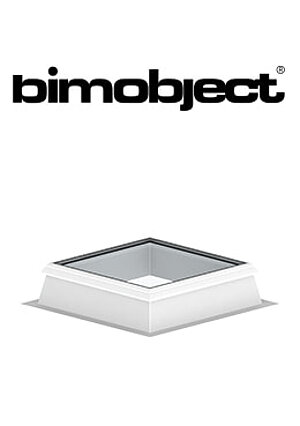

Glass Skylight F100

BIM Download

cz, en-us-gb, fr, nl, pl, ru

Glass Skylight F100

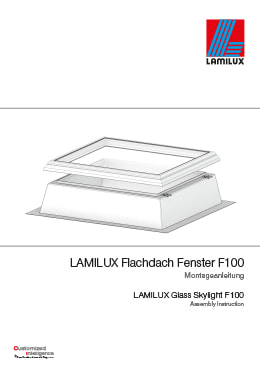

Assembly instruction

en-us-gb

Download collection

Download

Glass Skylight F100

Drawings

en-us-gb

Download collection

Download

Glass Skylight F100

3D Assembly instruction

en-us-gb

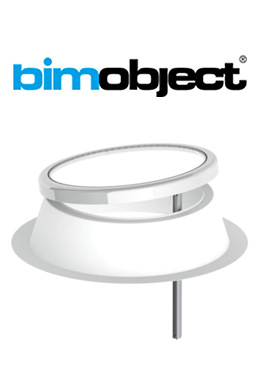

Glass Skylight F100 Circular

BIM Download

cz, en-us-gb, fr, nl, pl, ru

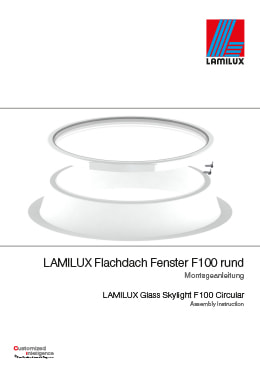

Glass Skylight F100 Circular

Assembly instruction

en-us-gb

Download collection

Download

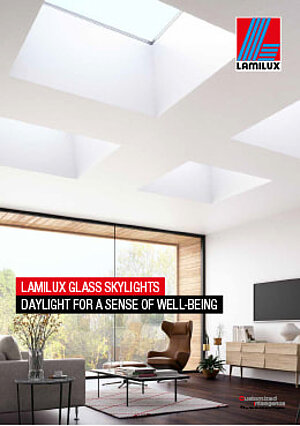

Glass skylight

Brochure

en-us-gb

Download collection

Download

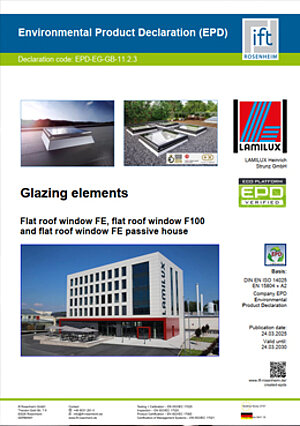

LAMILUX Glass Skylight F100 | FE | FE Passivhaus | Smoke Lift ME
