CI-system ljusramp
Dagsljus på löpande band

Ljusramp LAMILUX – CI-system ljusramp W | R

Flexibel konstruktion i form, färg och funktion


En överblick över fördelarna

Ljusramp W | R


Energieffektivitet

  • perfekt värmeisolering med allmänt byggnadsinspektionsmässigt godkännande
  • modulärt totalsystem, bestående av många innovativa enskilda komponenter som är perfekt anpassade till varandra
  • inre och yttre metalliska komponenter, både i den bärande konstruktionen och i lucksystemet, är komplett termiskt isolerade från varandra
  • plastglas med lägsta koefficienter för värmegenomsläpp
  • all glasvarianter uppnådde högsta lufttäthetsklass enligt SS-EN 12207 upp till klass 4

Stabilitet, säkerhet och RVV

  • effektiv utsugningseffekt med CI-system rökutsläpp W | R (SS-EN 12101-2), som tandem-seriell
  • snabb öppning vid brand genom termoutlösning, termo- och CO2-fjärrutlösning eller elektrisk fjärrutlösning
  • alla rök- och värmeventilationsenheter kan även kombineras med ventilationsanläggningar
  • högsta stabilitet för lucksystemet i öppnat tillstånd tack vare fjädrat lagrade multilänktraverser
  • vi underhåller fackmässigt och regelbundet för dig

Testat och certifierat

Allmänt byggnadskontrollmässigt godkännande (ABZ): Tyskt användningsintyg
Det allmänna byggnadskontrollmässiga godkännandet (ABZ) tilldelas av det tyska institutet för byggnadsteknik (DIBt). Detta certifikat utgör en bedömning av en byggprodukts tillämplighet resp. användbarhet med tanke på de byggnadskontrollmässiga kraven.

LAMILUX kvalitetscertifikat – med detta bevisar vi att dagsljussystemet konsekvent tillverkades och omsattes i enlighet med produktgodkännandena och de tekniska standarderna som krävs där. Vi håller det vi lovar!

Kontrollintyg och europeiska godkännanden

  • värmeskyddsegenskaper testade enligt SS-EN ISO 10077-1
  • regntäthet testad enligt SS-EN 12208
  • lufttäthet testad enligt SS-EN 12207
  • glasets brandegenskaper klassificerade enligt SS-EN 13501-1
  • glasets utsmältningsförmåga bevisad enligt DIN 18230-1
  • RVV-anläggningar testade som enkel- och dubbelluckor och klassificerade enligt SS-EN 12101-2

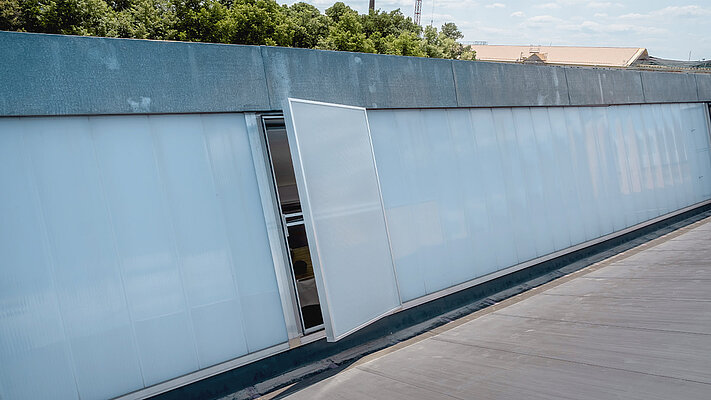

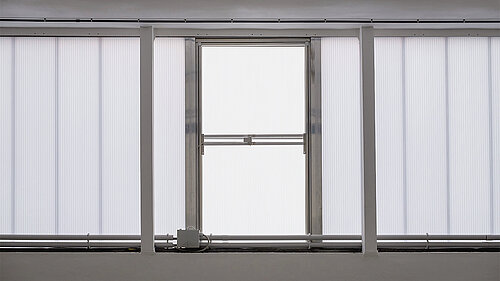

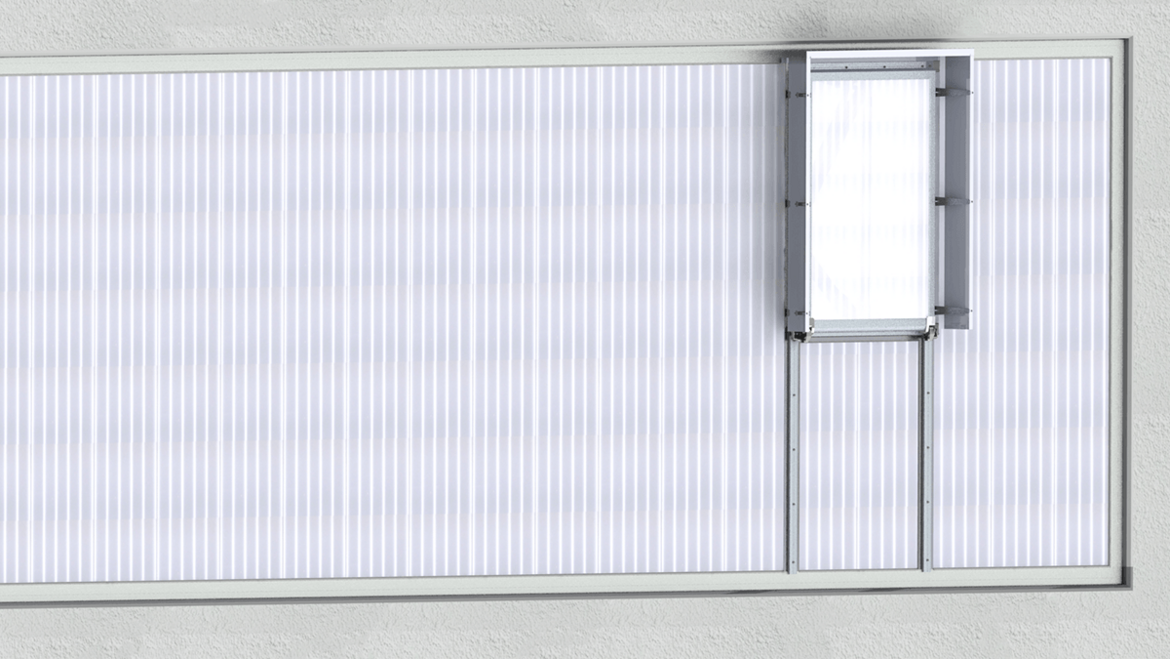

Lucksystem för RVV och ventilation

  • integrering som enkellucka eller tandemseriell enkellucka
  • manuellt utlöst eller styrningstekniskt automatiserad ventilationsfunktion med hjälp av elektriska motorer (24 volt/230 volt) med spindellyftdrift eller pneumatiska drivaggregat med pneumatikcylindrar
  • snabb öppning vid brand genom termoutlösning, termo- och CO2-fjärrutlösning eller elektrisk fjärrutlösning
  • energieffektiv aktivering av lucksystemet för naturlig ventilation och vädring med vind- och regnsensorset samt extra styrningstekniska komponenter
  • optimal regntäthet tack vare svetsad tätningsram
  • optimal isoleringseffekt



Storlekar och värden

Ljusramp W | R


Aerodynamiskt verksam öppningsyta för lucksystemet
vid 30° lutning av glasytan

Höjd (mm)Bredd (mm)
 1000150020002100 TS*4200 TS*
8300,52 m²0,77 m²1,02 m²1,03 m²1,91 m²
11000,67 m²0,97 m²1,29 m²1,32 m²2,39 m²
14000,81 m²1,21 m²1,61 m²1,56 m²2,99 m²
16900,96 m²1,43 m²1,91 m²1,85 m²3,54 m²

* endast som tandemseriell RVE

Aerodynamiskt verksam öppningsyta för lucksystemet
vid 45° lutning av glasytan

Höjd (mm)Bredd (mm)
 1000150020002100 TS*4200 TS*
8300,52 m²0,77 m²1,02 m²1,03 m²1,91 m²
11000,68 m²1,00 m²1,33 m²1,32 m²2,44 m²
14000,84 m²1,25 m²1,66 m²1,59 m²2,99 m²
16900,99 m²1,49 m²1,98 m²1,89 m²3,54 m²

* endast som tandemseriell RVE

Aerodynamiskt verksam öppningsyta för lucksystemet
vid 60° lutning av glasytan

Höjd (mm)Bredd (mm)
 1000150020002100 TS*4200 TS*
8300,50 m²0,74 m²0,99 m²0,96 m²1,84 m²
11000,65 m²0,97 m²1,29 m²1,23 m²2,39 m²
14000,81 m²1,21 m²1,61 m²1,53 m²2,93 m²
16900,96 m²1,41 m²1,87 m²1,82 m²3,47 m²

* endast som tandemseriell RVE

Aerodynamiskt verksam öppningsyta för lucksystemet
vid 90° lutning av glasytan

Höjd (mm)Bredd (mm)
 1000150020002100 TS*4200 TS*
8300,49 m²0,73 m²0,97 m²0,94 m²1,81 m²
11000,64 m²0,95 m²1,26 m²1,21 m²2,31 m²
14000,80 m²1,19 m²1,58 m²1,51 m²2,88 m²
16900,94 m²1,38 m²1,84 m²1,78 m²3,41 m²

* endast som tandemseriell RVE
