LAMILUX Flat Roof Access Hatch Comfort Swing
Ljusglimtar i exklusiv design

LAMILUX Flat Roof Access Hatch Comfort Swing

individuell lyx – dagsljus i toppform


en överblick över fördelarna

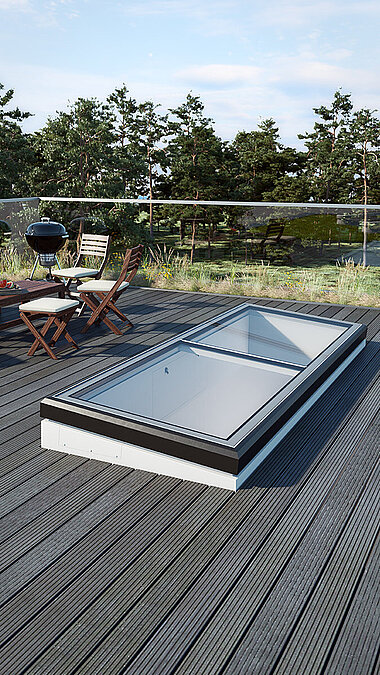

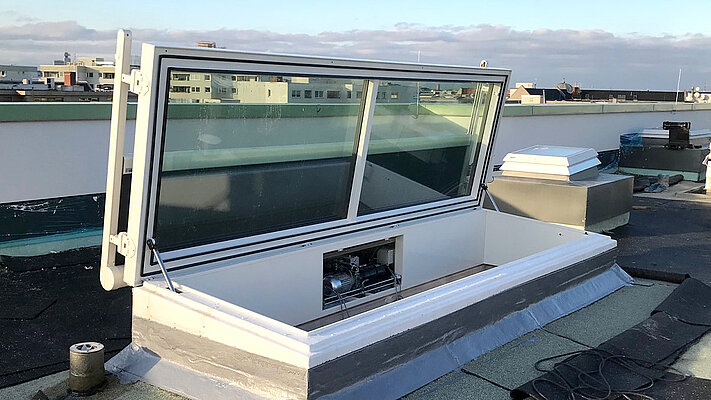

LAMILUX Flat Roof Access Hatch Comfort Swing


design och komfort

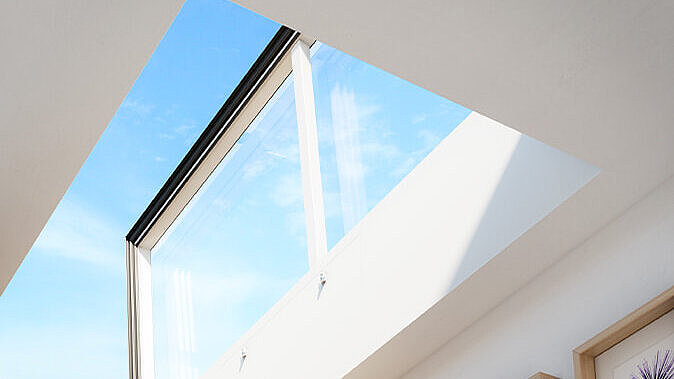

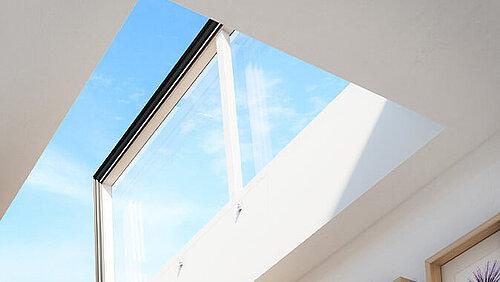

  • generöst dagsljusinfall
  • bekväm utgång till takterrassen via trappa (på platsen)

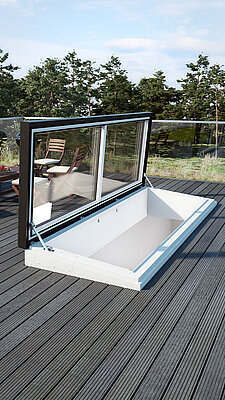

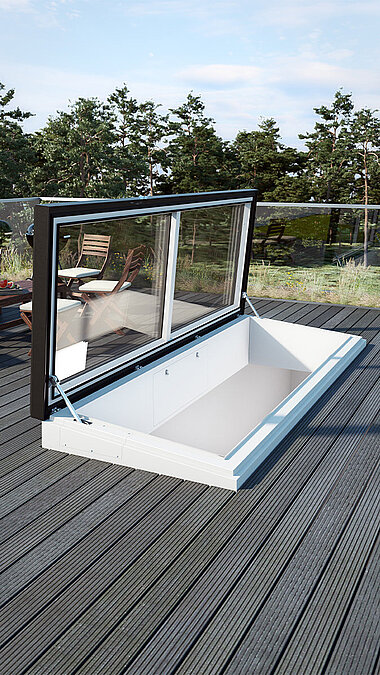

  • utgången för platt tak fälls upp 84° på ca 25 sekunder
  • vikmekanismen ger mer utrymme på takterrassen
  • självrengörande tack vare lutande monteringselement och jämn övergång från ram till glas
  • steglös öppning med hydraulcylinder
  • många färger enligt RAL-kortet (ramprofil och välvningsyta)
  • flygelsystem, motoröppnare och monteringselement är komplett förmonterade från fabriken
  • öppningssida DIN-vänster eller DIN-höger kan väljas vid beställning.

säkerhet

  • nödstoppfunktion vid stängning tack vare fotocellsövervakning
  • möjligt att stänga och öppna utifrån med nyckelknapp
  • möjligt att öppna eller stänga under ett strömavbrott genom manuell manövrering med hjälp av en handvev
  • rökavledning: kan även användas som element för rökavledning
  • uppfyller DIN 18234 utan ytterligare åtgärder (förhindrar brandspridning på det platta taket)
  • standardmässigt: ytterryta härdat glas (ESG), innerruta laminerat glas (VSG)
  • Motstånd mot brandpåverkan utifrån genom gnistor och strålande värme med klassificering B, roof (t1) enligt SS-EN 13501-5
  • Fallsäker och kan beträdas för rengörings- och underhållssyften enligt DIN 18008-6

energieffektivitet

  • köldbryggefri totalkonstruktion
  • monteringselement som är värmeisolerad över hela ytan
  • utrustning med högkvalitativa funktionsglas är möjlig
  • minimerad kondensvattenrisk

utrustningsvarianter

LAMILUX Flat Roof Access Hatch Comfort Swing


glasvarianter

BeteckningUg-värdeLjusgenomsläpplighetTotal energigenomsläppningsgradLjuddämpning
Värmeskyddsglas W1100,6 W/(m²K)72 %51 %39 dB
Värmeskyddsglas W3030,6 W/(m²K)49 %50 %39 dB
Solskyddsglas 60/30 S1170,6 W/(m²K)55 %30 %39 dB
Solskyddsglas 60/30 S1180,6 W/(m²K)37 %27 %39 dB
Solskyddsglas 50/25 S1210,6 W/(m²K)47 %26 %39 dB
Solskyddsglas 50/25 S1220,6 W/(m²K)31 %23 %39 dB
Solskyddsglas 70/37 S1250,6 W/(m²K)62 %34 %39 dB
Solskyddsglas 70/37 S1260,6 W/(m²K)42 %34 %39 dB



öppningsmotor

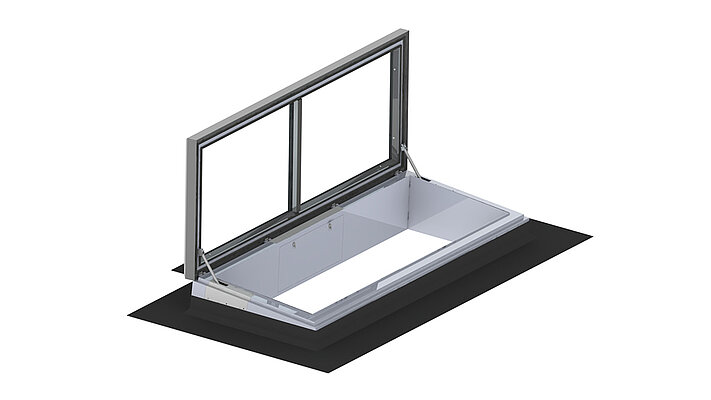

En steglös öppning sker via hela flygeln med hjälp av en hydraulcylinder per smalsida, som drivs av ett eldrivet hydraulikaggregat (230 V). Komfortutgången för platta tak har en gränslägesbrytare som öppningsövervakning på smalsidorna mittemot utgången samt fotoceller för övervakning av elementets utgångsområde. För att öppna elementet manövreras hydraulikaggregatet med en nyckelknapp med dödmanskoppling.

monteringselement

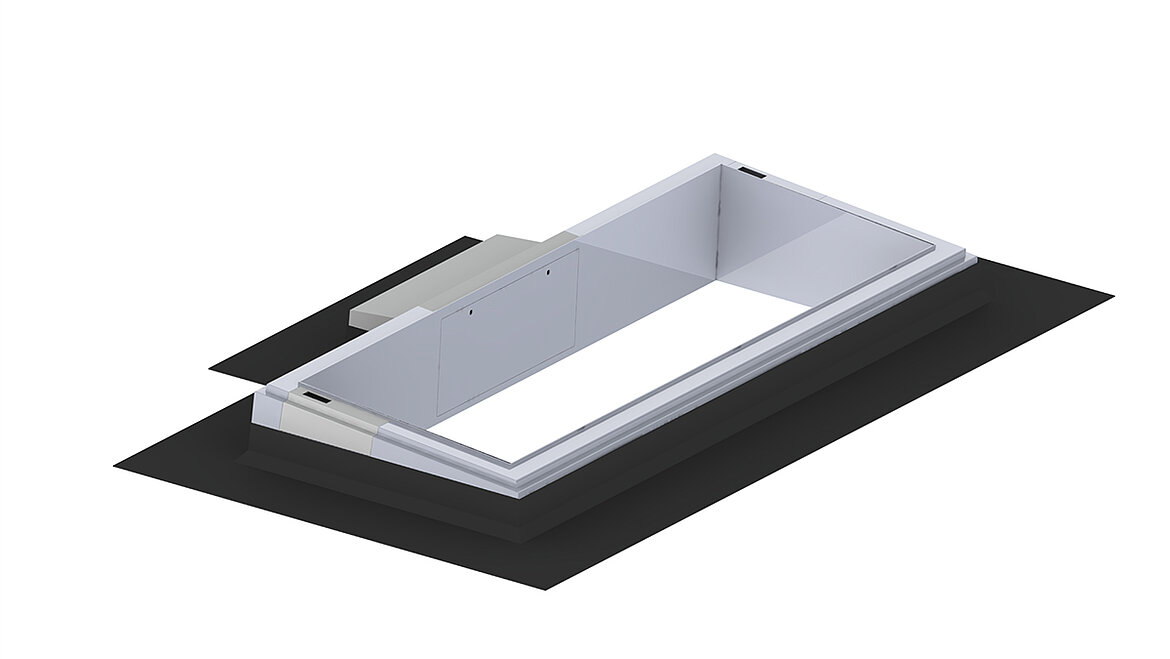

Monteringselementet (OKD-mått 100 cm x 300 cm resp. 100 cm x 350 cm) bildar sockeln för konstruktionen. Den ger en termiskt idealisk anslutning till byggnaden. Monteringselementet består av en stålkonstruktion och är genomgående isolerat med mineralull. Insidan är klädd med en belagd aluminiumplåt som kan väljas i alla RAL-Classic-färger och utsidan med vit genompigmenterad GFK. Monteringselementet uppfyller DIN 18234 – för att förhindra brandspridning på taket utan ytterligare åtgärder.

Monteringselementets höjd uppgår till 41 cm på takfoten och 50 cm på den mittemot liggande långsidan. Ytlutningen uppgår till 5°, så att en perfekt självrengöring av elementet stöds

energieffektivitet

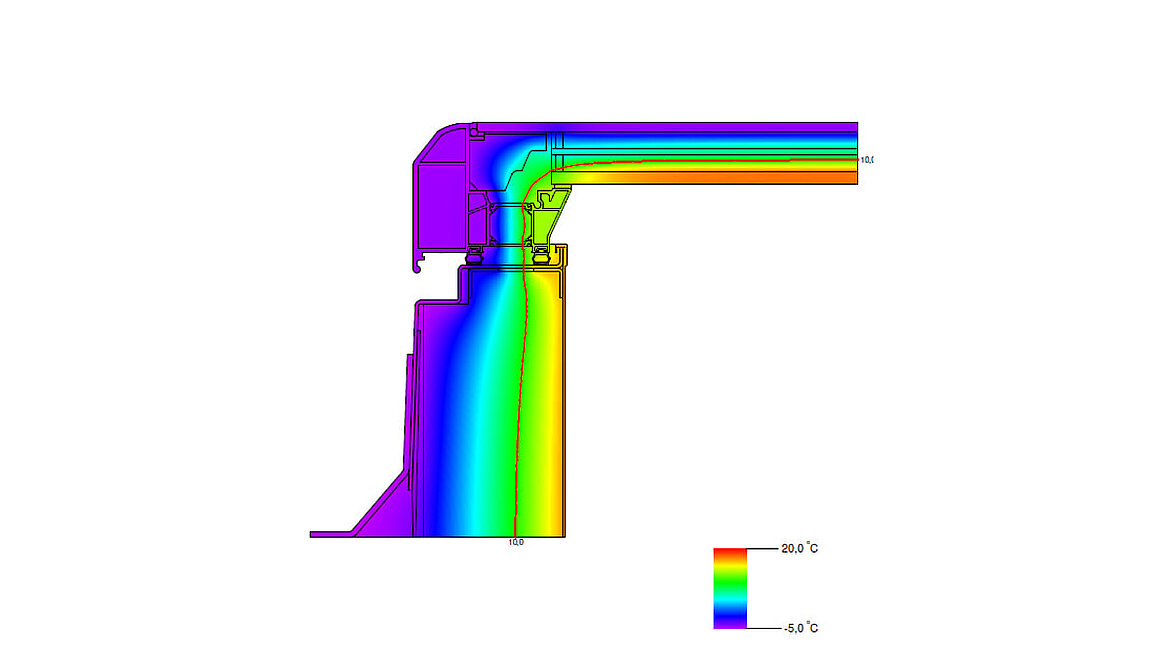

Vår LAMILUX Flat Roof Access Hatch Comfort Swing uppvisar optimala isotermiska förlopp och därmed en minimerad kondensatrisk. Utgången för platta tak har hög värmeisolering även i fogområdet.
